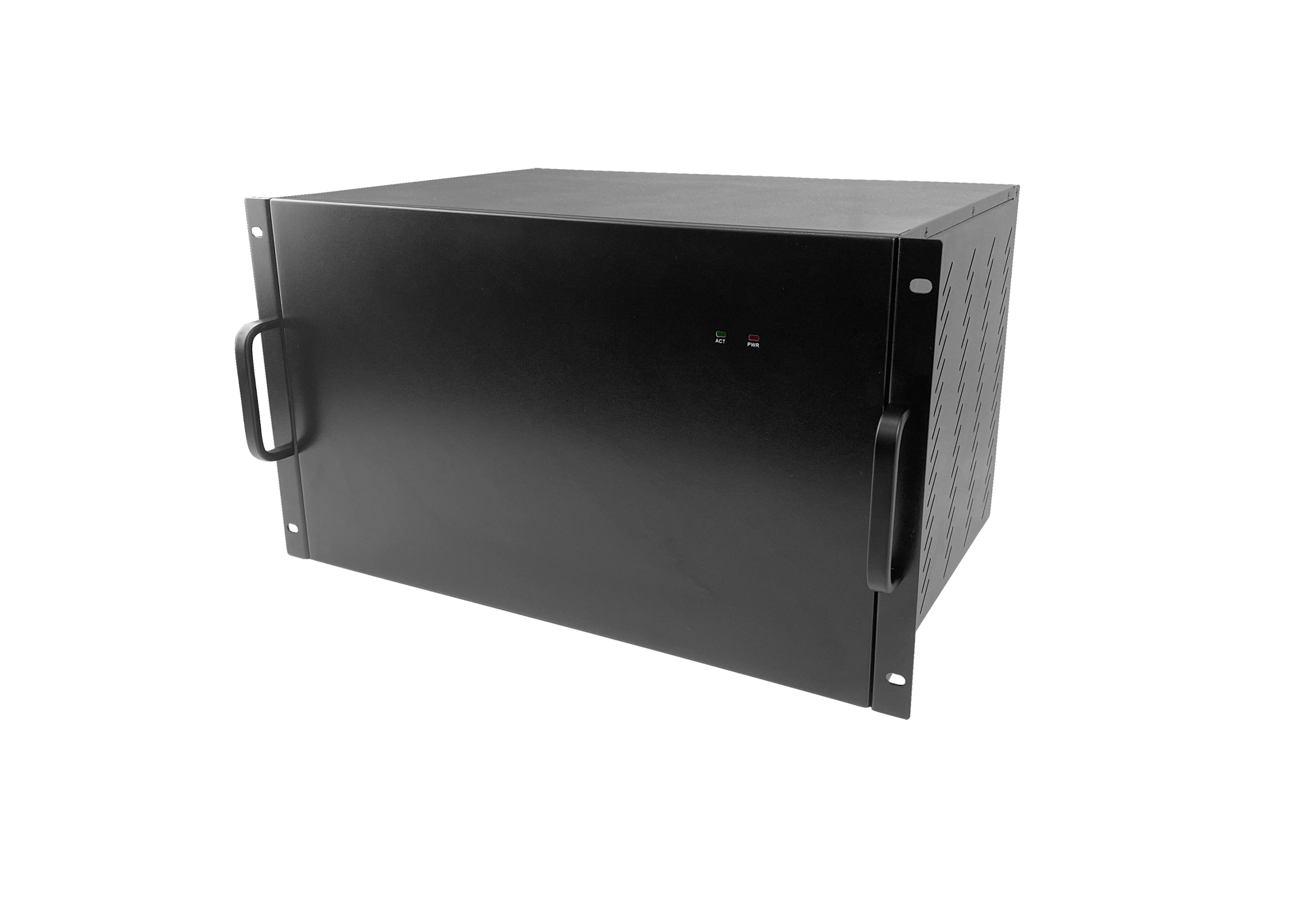

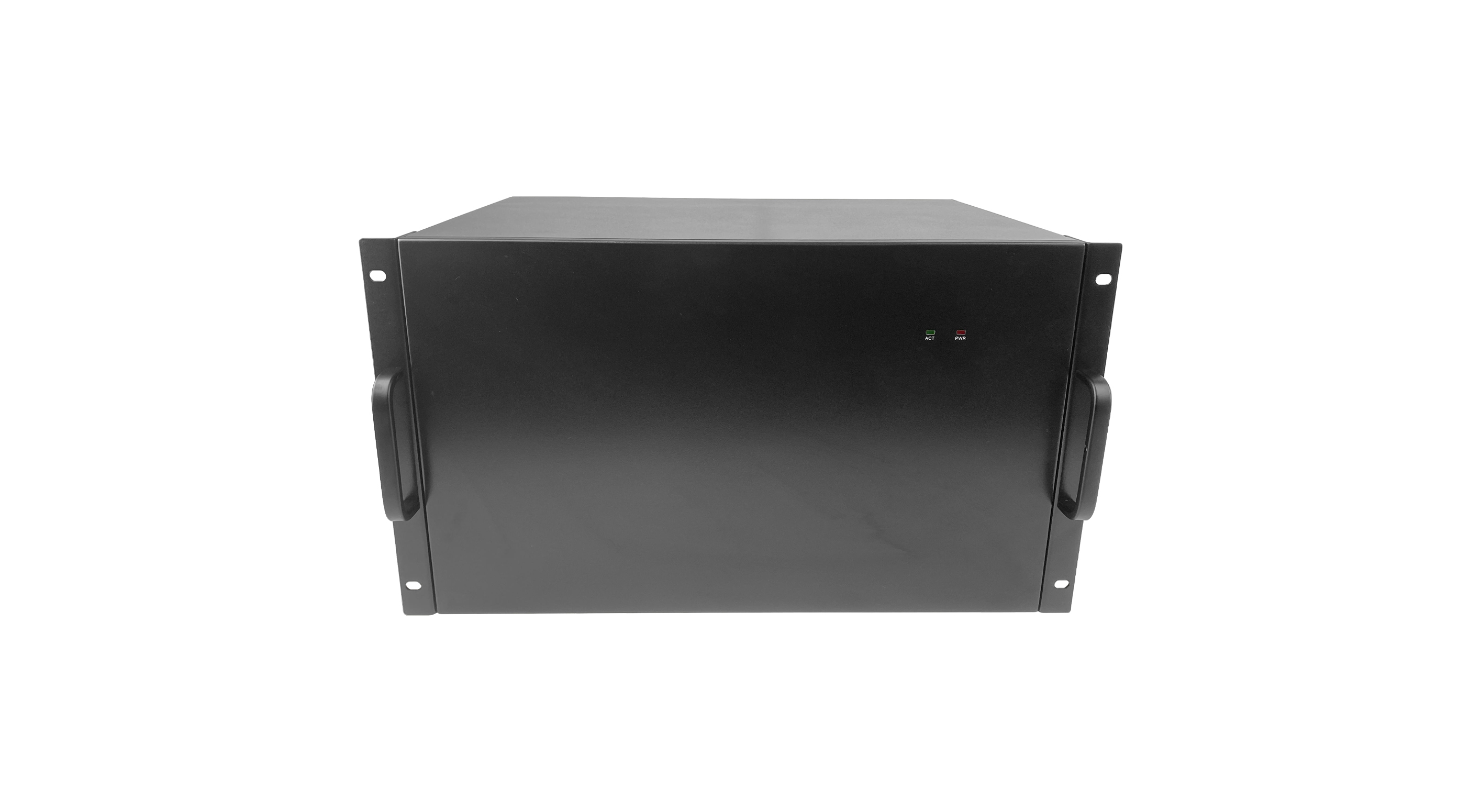

带LED拼控功能的音视频矩阵,支持144通道。

1.全硬件FPGA架构,模块化设计，混合插拔式结构。

2.不同信号格式输⼊输出板卡均⽀持⽆缝交叉切换，切换过程⽆⿊屏11, 卡屏11, 抖动11, 撕裂等现象。

3.支持LCD和LED大屏拼接；⽀持对信号源任意位置进⾏裁剪；⽀持画⾯任意开窗11, 叠加11, 漫游11, 分割11, 缩放11, 拉伸和切割等操作。

4.支持任意分辨率输出；单屏⽀持8个窗⼝的显示（选配）。

5.支持多种信号格式输入：4K@60Hz HDMI/DP输入，2K@60Hz HDMI11, DVI11, IP解码11, VGA11, CVBS11, SDI。

6.控制⽅式：WEB11, RS232串⼝和LAN⽹⼝。

7.内置 WEB 人机交互界面控制，通过 WEB 用户操作界面可实现信号板卡连接检测11, 信号切换11, 信号预览11, 场景 调用11, 场景保存11, 场景轮询11, 在线升级管理11, 恢复出厂设置等，支持高清底图11, 滚动字幕11, 预览回显功能(高级控制卡功能可选)。

8.无缝对接COB倒装屏幕，SMD小间距屏幕，LCD屏幕，无纸化会议屏，触控一体机，大尺寸电视机等（选配）。

9.无缝对接音频扩声系统，会议发言系统，无线话筒系统，双机热备份系统（选配）。

10.无缝对接物联智控系统，视频会议及摄像系统（选配）。

11.无缝对接业务大数据可视化引擎工具（选配）。

商品属性
[]	福建
[支持数]	128
[最大输入增益]	0dB
[视频带宽]	18Gpbs
[最大传播延时]	5ns（±1ns）
[音频信号类型]	非平衡立体声 或ACC
[网络控制协议]	TCP/IP
[控制接口]	RS-232

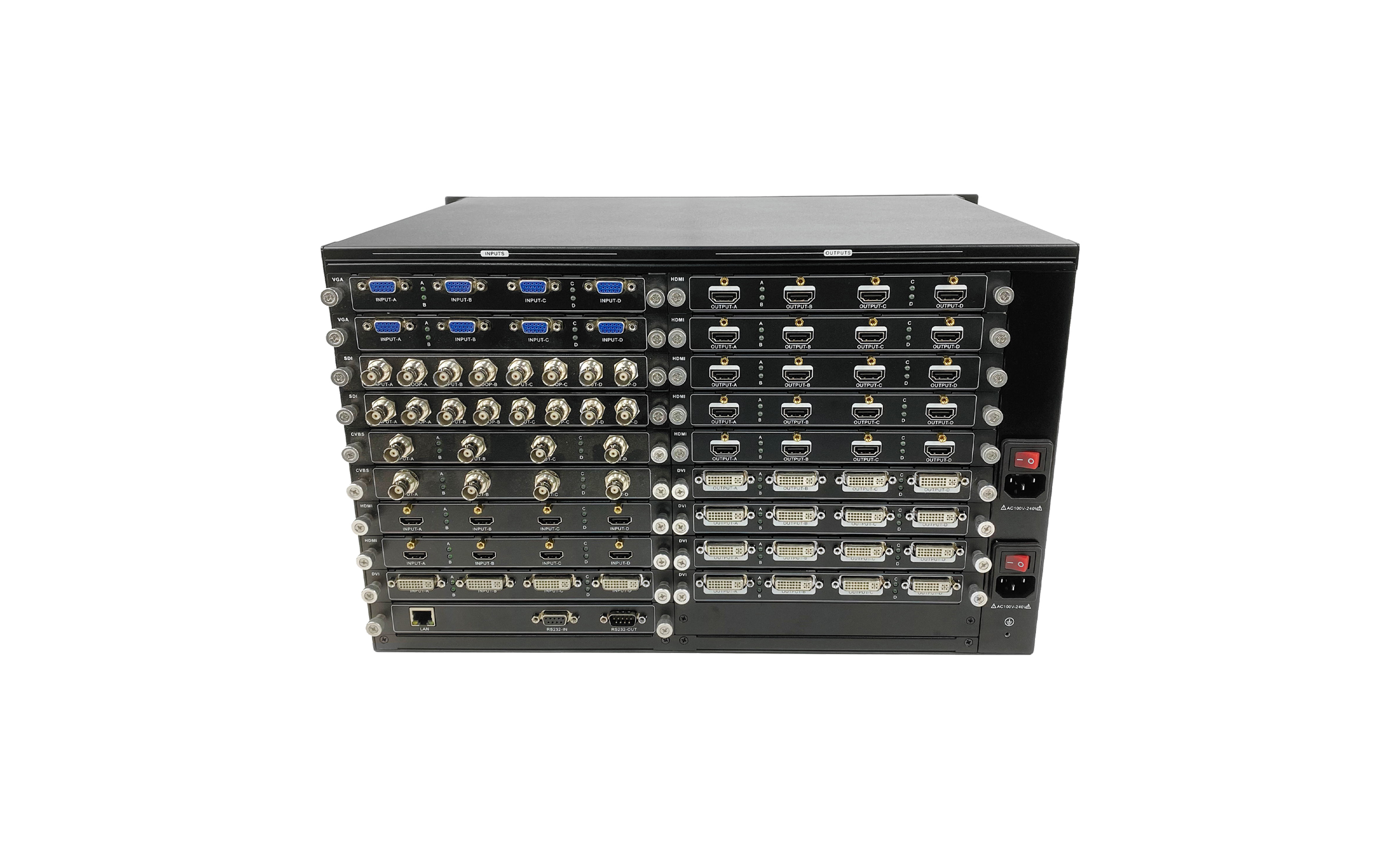

[输入接口]	72路HDMI
[输出接口]	72路DVI
[采样频率]	32KHz，44.1KHz，48KHz，88.2KHz，96KHz，176.4KHz,192KHz
[串口参数]	通讯协议：波特率：9600 数据位:8 停止位：1 校验位：无
[频率响应]	20～20kHz （±0.5dB）
[输入阻抗]	75Ω
[输出阻抗]	75Ω
[通道间隔离度]	3＜65dB
[切换速度]	≤200ns（最大值））
[质保期限]	1年
[包装清单]	串口线1条，电源线1条，合格证1本 ，保修证1本 ，说明书1本
[售后服务]
[信号制式]	NTSC11 PAL11 SECAM11 HDMI11 DVI11 SDI11 DP11 ONVIF11 RTSP11 D1
[视频信号类型]	HDMI11 DP11 DVI11 SDI11 VGA11 CVBS11 ONVIF11 RTSP
